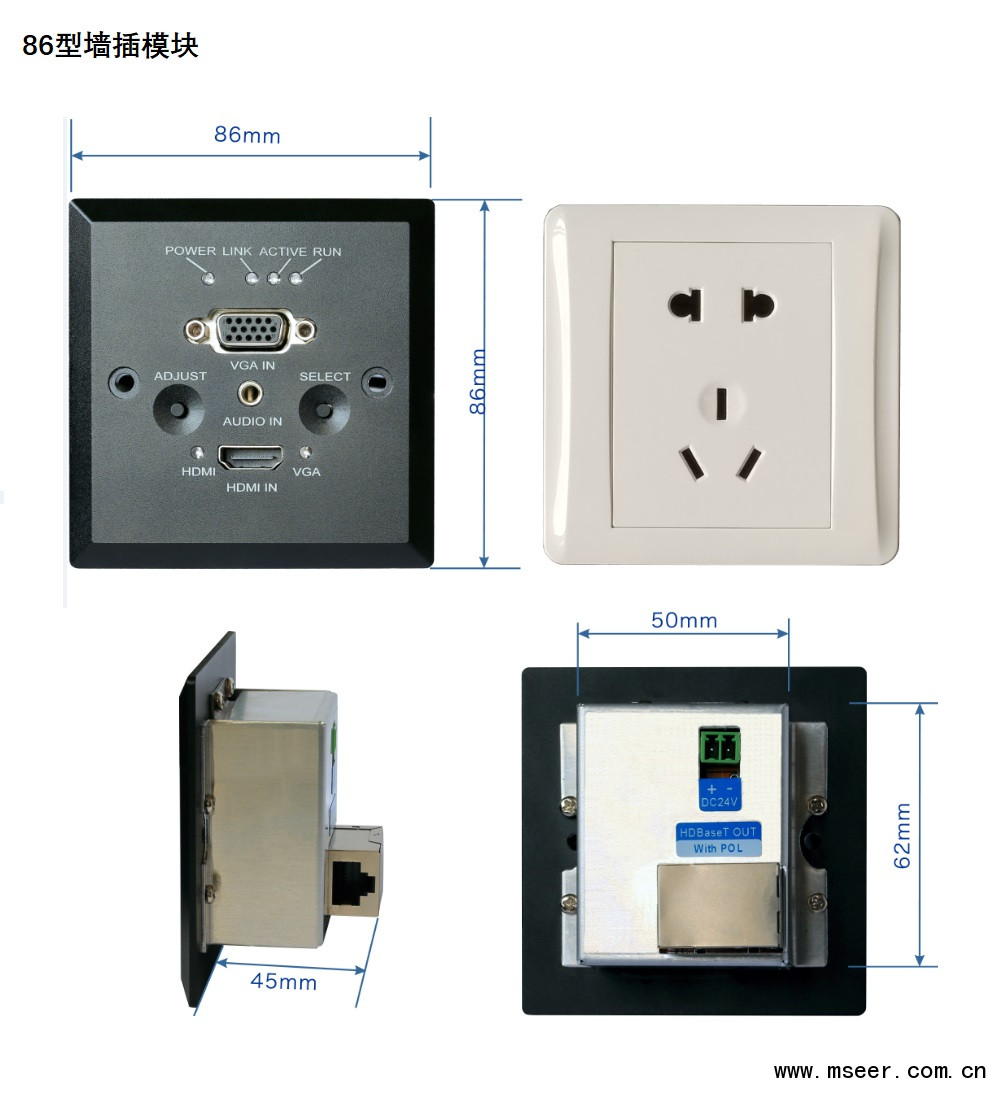

墻插（86面板型）接入接口器
產品簡介（MW201）
本系列產品包括標準86型接口器模塊(可以墻插和地插形式安裝)及桌面接口器(桌插)兩種類型。具備HDMI和VGA兩路輸入自動選擇(HDMI優先)之功能，并轉換成HDbaseT信號發送輸出，可通過單根CAT5電纜將HDMI或VGA的視頻、音頻信號中的任意1路最遠發送至100m遠的接收端。它可將輸入的模擬視頻及音頻信號數字化，實現數字高清信號的遠距離無損傳輸，采用運端PoL供電技術、方便安裝布線。
信號傳輸采用獨特的全數字零壓縮、零延時的 HDbaseT技術，實現了視頻圖像像素對像素的完美傳輸，以及音頻的高保真無損傳輸。支持1920×1080P60信號，支持HDCP解碼，可接藍光播放器，具有高可靠性以及卓越的高分辨率圖像輸出性能。
視頻支持VGA和HDMI輸入，音頻支持HDMI內嵌首頻和VGA的3.5mm接口模擬音
頻；提供雙向RS232通道；自動識別的雙向IR紅外探制通道；USB充電口；為方便
用戶查看信號源狀態，本機采用了LED指示燈指示信號狀態。
產品特點
支持1920×1080P60高清信號輸出
通過單根CAT5電纜傳輸HDMI或數字化模擬音視頻信號至100m遠處接收端
HDMI和VGA信號輸入
立體聲同步音頻輸入
雙向RS232通道及自活應雙向IR紅外通道
音頻輸入自動增益控制
常溫自散熱技術
掉電現場保護
PoL供電
HDMI支持HDCP解碼
技術參數
視頻參數
輸入視頻接口：VGAD型15針， HDMI type A
vGA輸入阻抗：75Ω
支持分辨率：最高1920x1200P60
DDc：內置DDC管理器
HDCP：支持HDCP1.1
輸出接口：RJ45
輸出幅度：1000mV
輸出阻抗：100Ω
鏈路最高速率：20Gbps
支持傳輸線纜長度：100m(CAT5e)
音頻特性
增率：0dB總諧波失真+躁聲：0.05%@1kHz(額定電壓下)
頻率響應：20Hz-20kHz
共態抑制比(CMRR)：(CMRR) ＞75dB@:20Hz-20KHz
音頻輸入
信號類型：立體聲，非平衡，接口:3.5mm耳機插孔， HDMI type A
阻抗：>10KΩ；最大電平：+21dBu
雙向Rs232通道：最高速率115200bps
雙向IR紅外通道：載波通過型
USB(僅供充電):5V/1A，2個
LAN：另布網線
交流電源：220V/10A(另設電纜)
工作溫度：10°C-- +40°C
相對濕度：20%~75%
